利用开源开发板自制的平板电脑

精华 发表在 数码 2013-09-29 11:37:14  来自老版论坛 复制链接 手机看帖扫一扫!手机看帖更爽 2106 59055

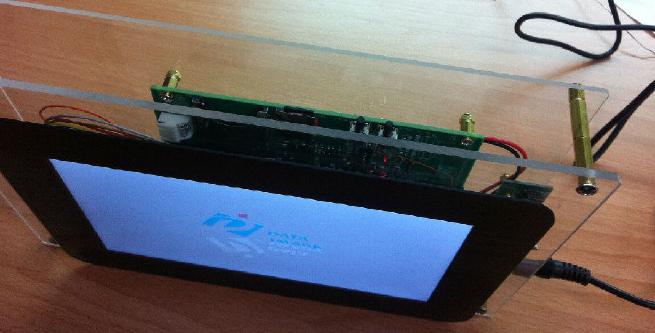

    这款自制“平板电脑”主要部分是一块国产的开源开发板Mixtile(米太),外接一块TFT转接板装上7寸的触摸屏,配上两块亚克力(ACRYLIC)板做为设备的外壳(大家不要太在意整机的厚度),就组成了一部可支持多点触控的平板电脑。

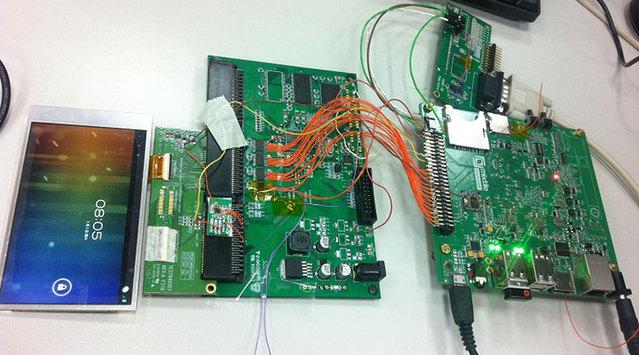

    在设计这款平板电脑前,设计者曾实验过连接显示屏的效果。通过这次实验,发现Mixtile的电压和分辨率都是一个需要解决的问题。当中设计者曾利用一块旧板去组成level shift电路,而从这个过程中的飞线设计来看,可以看出当时为了给Mixtile连接触屏设计者花了不少心思,并且利用了不少小花招。


    设计者曾在5寸以及7寸屏上分别测试了触屏操作效果,而最后通过测试,设计者发现由于系统默认输出的分辨率与屏幕的参数不兼容,在分辨率较小的屏幕上虚拟按键就会丢失(这个问题仍未解决,有兴趣的读者可访问mixtile.com参与讨论)。

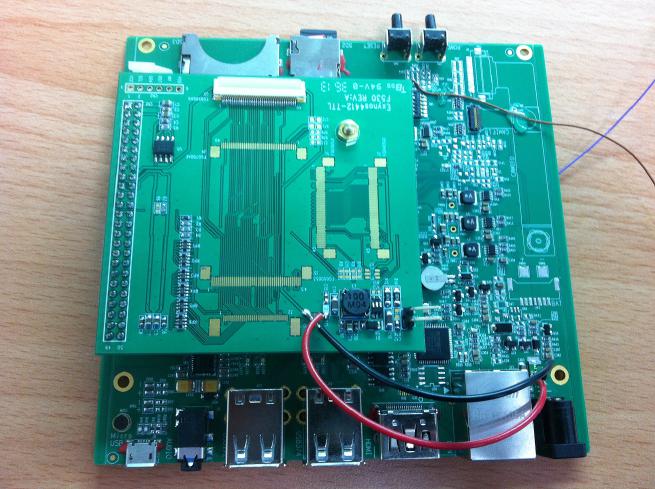

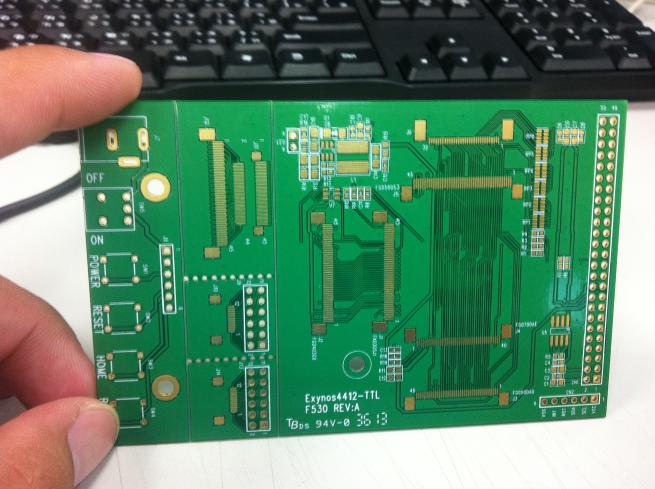

    根据之前飞线整理设计出一块TFT转接板,上图中的电线电路最终整理成下面这一整块PCB板。


    将复杂的飞线设计整理成PCB板后成功的精简自身的体积,做为一个level shift电路可以轻易的和开发板组合在一起,最终成为这款“平板”的主要模块。


    这块“平板”主要通过在Mixtile上运行Android系统输出到触屏上,再通过触屏操作整个系统运行。

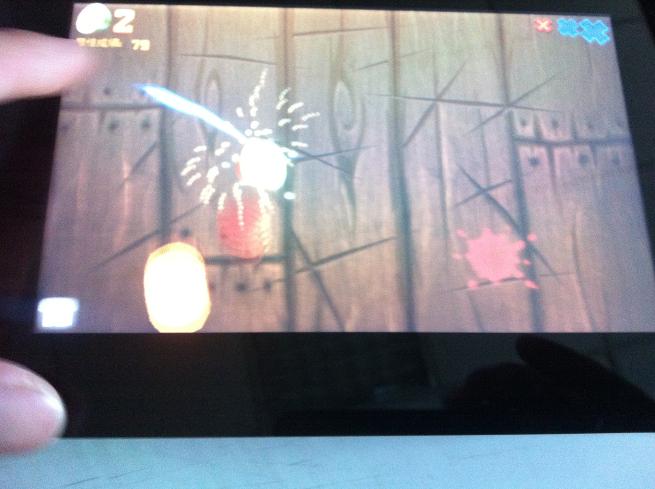

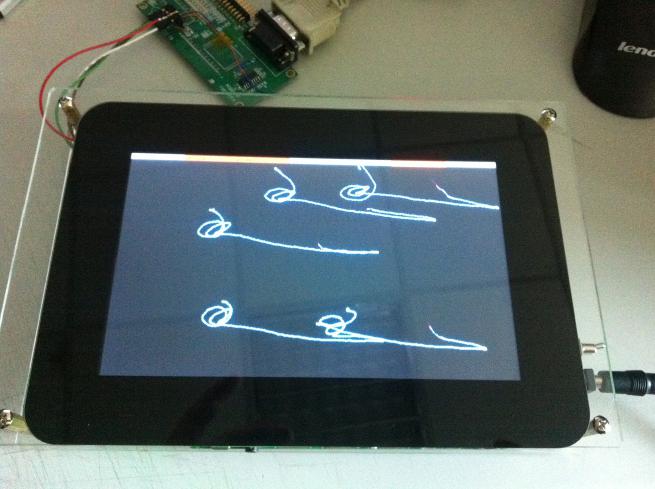

    根据目前的所知的信息来看,这款DIY的设备运比较顺畅,设计者拍摄下五点触控和玩“水果忍者”的样张(倒是一股谍照风)。



    各位读者对这款开发板有任何问题,或希望与玩过这款板子的硬件玩家交流,可访问Mixtile.com,因为可以跟贴讨论哈~~。

    最后献上两段视频,欢迎小伙伴们围观

Mixtile Garage 简介

http://player.youku.com/player.php/sid/XNjEwNjk5NDAw/v.swf


Mixtile Garage 使用教程(基础篇)
http://player.youku.com/player.php/sid/XNjEwNjg0NDA4/v.swf

本文作者:雷锋网 郭晓龙



补充内容 (2013-9-30 00:06):
详细制作过程在此   http://mixtile.com/cn/questions/tft-connect-board
